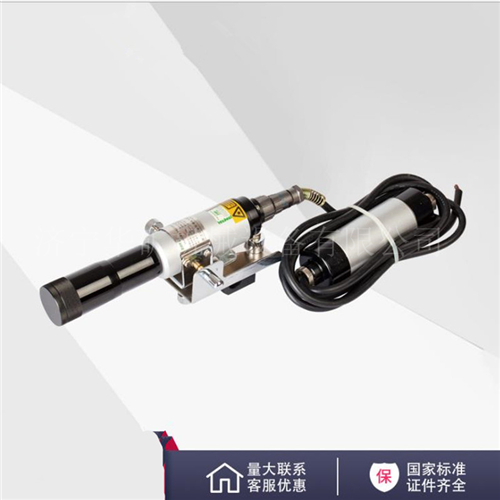

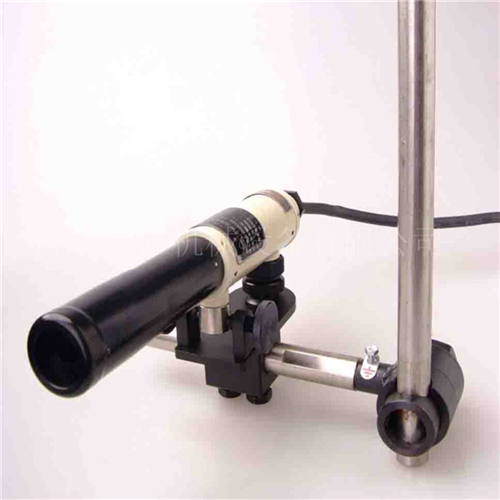

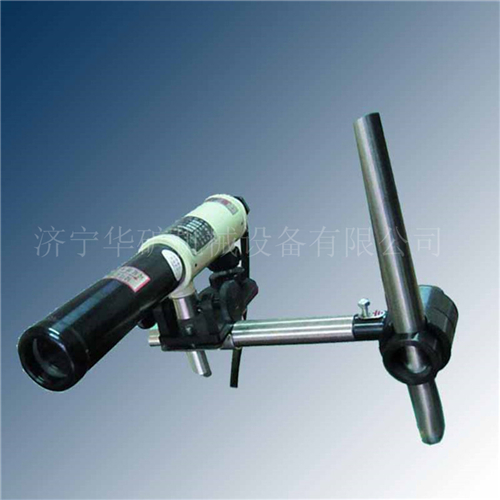

激光指向儀

激光指向儀產品作用：
 礦用激光指向儀采用半導體激光器作為光源，功耗低、光束重量好、體積小、重量輕、安裝使用簡便、性能穩定可靠，可廣泛用于礦山巷道掘進時的指向定位以及公路、鐵路、隧道、涵洞、橋梁、高層建筑、管道安裝的定位、準直等。
激光指向儀產品特點：
 礦用激光指向儀采用低功耗半導體激光器發出激光，通過光學系統會聚，使其成為高度準直的激光束，通過水平和垂直微調，完成指向工作。
激光指向儀工作原理：
 指向儀采用低功耗半導體激光器發出激光，通過光學系統會聚，使其成為高度準直的激光束，通過水平和垂直微調，完成指向工作。

激光指向儀使用環境：

大氣壓：86kPa～110kPa

環境溫度：-20℃～+40℃

空氣相對濕度：≤96%RH（+25℃時）

含有爆炸性氣體（甲烷）和煤塵混合物的煤礦井下環境中

在無明顯破壞絕緣的氣體或蒸汽的環境中

污染等級：3級

安裝方式：攜帶式

防爆形式：礦用本安型

防爆標志：ExibI

激光指向儀工作制：連續性運行不少于45h

光 功 率：不大于15mW

有效射程：1200m（YHJ-1200），600m(YHJ-600)

光斑直徑：在100m、200m、300m處光斑直徑應不大于15mm、25mm、35mm，在600m、1200m處光斑直徑應不大于50mm、80mm

光斑漂移量:在100m、200m、300m處光斑漂移量應不大于5mm，在600m、1200m處光斑漂移量應不大于10mm

橫向、縱向粗調：360°任意

橫向、縱向調節范圍：≥±1.5°

主機組尺寸：226×250×138（mm）（YHJ-600），242×250×138（mm）（YHJ-1200）

電源外殼尺寸：107×42×70（mm）

重 量：3.8kg（YHJ-600） 4.0kg（YHJ-1200）
