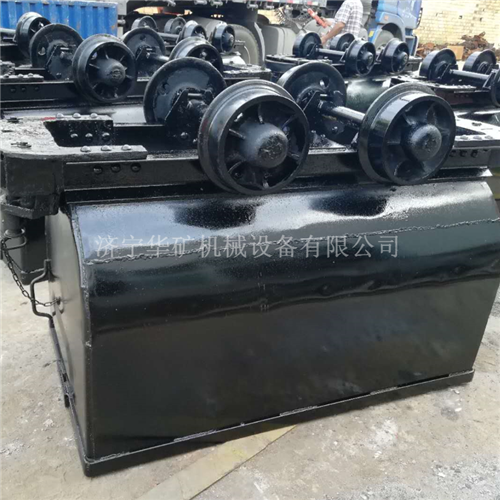

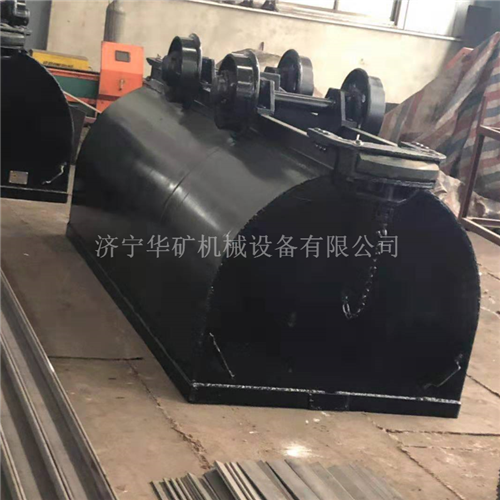

固定式礦車

固定式礦車是指礦山中輸送煤、礦石和廢石等散狀物料的窄軌鐵路搬運車輛，一般須用機車或絞車牽引。并且它也常常應用在其它非金屬礦石、橋梁，鐵道工程、輸導掘進等建筑運輸工程中，用來運輸砂土、石子等材料。是一種短距離運輸設備。固定式系列礦車的結構簡單，而且本身堅固耐用，它的阻力系數小、承載能力大、維修方便，具有多項優點，礦車卸載時是使用翻車機將整個車體翻轉過來。

固定式礦車的結構

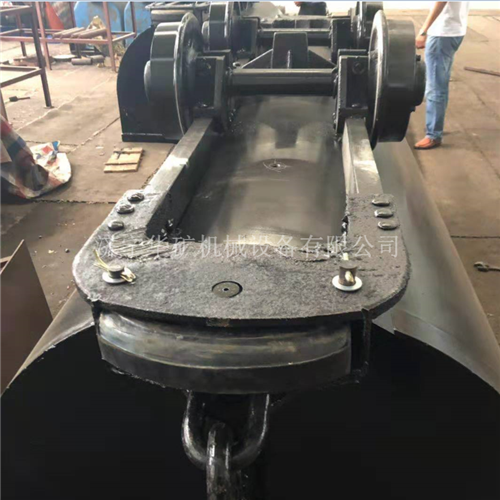

固定式礦車車箱與車架固定聯接，須用翻車機將礦車翻轉卸載。其基本組成為車箱、車架、緩沖器、聯接器和行走機構。車架為一金屬結構，能承受牽引力、制動力、礦車之間的碰撞力和鋼軌沖擊力緩沖器裝在車架兩端，用以緩和兩車之間的沖擊力。聯接器是聯接機車和礦車的部件，常用的有插銷鏈環和回轉鏈，大型礦車采用兼具緩沖器作用的自動車鉤。行走機構是由4個車輪和2根軸組成的兩個輪對。礦車和物料的總和超過20噸時，一般應增加輪對數目。對多于兩個輪對的礦車，為便于通過彎道將兩個輪對組成一個有轉盤的小車，這種小車稱為轉向架。

 使用注意事項

1、使用過程中，礦車所受的負荷不準超過規定的數值。

2、聯接裝置發生故障時禁止工作。

3、車架在震動時剛性地沖撞輪軸，禁止在車底架與輪對有故障時使用以免損壞車軸。

4、如發現插銷、三環鏈表面嚴重銹蝕或嚴重變形應報廢。

5、禁止礦車剛碰頭相互接觸。

6、當?shù)V車軌道變形時應及時調整，否則礦車輪對易損，運輸過程中容易跳道。

維修與保養

為保證固定式礦車的正常行駛和延長使用壽命，需要每天檢查，每月維修，必須保證車輪無卡滯及不轉動現象。

應按照輪對的日常維護要求定期填加潤滑油，保證良好的潤滑，及其它附屬物，保證足夠的容量;檢查防脫插銷是否有彎曲、裂紋等缺陷;檢查緊固件上的螺栓是否松動等，防止發生意外。

此外還要隨時更換易損壞零配件。

相關參數

型號 容積m3 裝載量(名義) 最大裝載量 軌距 軸距 輪徑 牽引高 輪軸外寬 緩沖器形式 允許牽引力KN 自重(不大于)KG

MGC1.1-6A 1.1 1 1.8 · 600 550· 300 320 · 808 單列彈簧 58.8 610

MGC1.1-6B 1.1 1 1.8 · 600 550 · 300 320 · 808 雙列彈簧 58.8 610

MGC1.7-6A 1.7 1.5 2.7 · 600 750 ·300 320· 828 單列彈簧 58.8 740

MGC1.7-6B 1.7 1.5 2.7 · 600 750 · 300 320 · 828 雙列彈簧 58.8 760

MGC1.7-9 1.7 1.5 2.7 · 900 750 · 350 320 · 1150 雙列彈簧 58.8 980

MGC3.3-9 3.3 3 5.3 · 900 1100 · 350 320 · 1150 雙列彈簧 58.8 132
